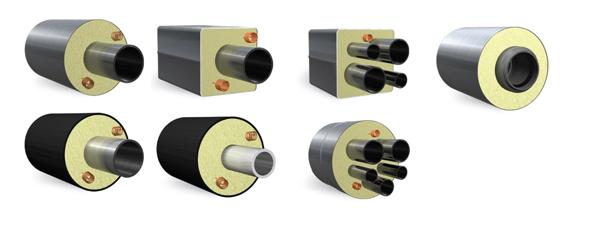

Трубы и фасонные изделия изолированные пенополиуретаном на сегодняшний день получили наибольшее распространение при строительстве новых трубопроводов и использование в сравнении со штучными изделиями — скорлупами ППУ.

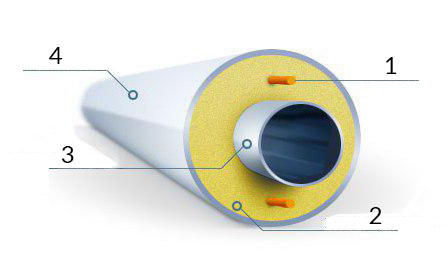

Трубы с тепловой изоляцией из ППУ изготавливаются по типу «труба в трубе» и имеют дополнительный защитный слой. Возможны 2 варианта такого покрытия:
- Полиэтиленовый защитный слой. Трубы ППУ с таким видом защиты используются при подземной бесканальной прокладке тепловых сетей.
- Трубы в оцинкованной оболочке предназначены только для надземной прокладки тепловых сетей. В этом случае, может быть использован бесканальный способ.
Предизолированные трубы могут быть изготовлены из любого подходящего материала: чугун, сталь, полипропилен и других материалов. Сами трубы изолируются с помощью ППУ и покрываются дополнительным защитным слоем в заводских условиях.
Современные предизолированные трубопроводы в ППУ изоляции обладают неоспоримыми преимуществами перед трубопроводами в традиционном исполнении:
• увеличением темпов строительства;
• обеспечением кардинального улучшения эксплуатационных характеристик трубопроводов, снижением теплопотерь;
• увеличением срока службы систем с индустриальной теплогидроизоляцией до 30 лет.
Условное обозначение:
Труба t dxs/D n ПЭ(ОЦ)
Пример обозначение:
Труба эл/св 219×6,0/315 ППУ ПЭ СОДК
Терминология:
t – стальная труба: электросварная, ВГП, бесшовная, оцинкованная;
d – диаметр стальной трубы;
s – толщина стенки стальной трубы;
D — диаметр оболочки-трубы;
n – тип изоляции ППУ по ГОСТу 30732-2006;
ППУ – теплоизоляция из пенополиуретана;
ПЭ – полиэтиленовая оболочка;
ОЦ — оцинкованная оболочка или труба;
эл/св — электросварная труба;
б/ш — бесшовная труба;
ВГП — ВодоГазоПроводная труба;
СОДК — система оперативного дистанционного контроля.
